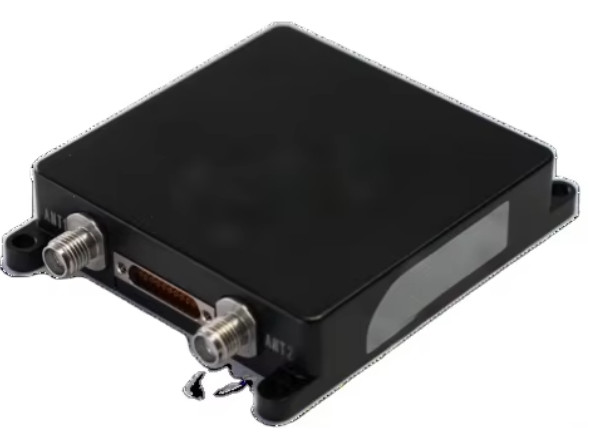

BW-6222-Hochpräzisions-MEMS-Integriertes Navigationssystem

  • BW-6222-High-Precision-MEMS-Intergrated Navigation System
Herkunftsort Jiangsu, China
Markenname BWSENSING
Modellnummer BW6222
Min Bestellmenge 1 PCS
Preis USD 5000-1000
Zahlungsbedingungen T/T

Treten Sie mit mir für freie Proben und Kupons in Verbindung.

whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.

x
Produktdetails
Achse Dreiachsige Trägheitsanlage GyroskopDynamischer Bereich ±250°/s
Gyroskop Bias-Stabilität 3°/h (durchschnittlich 10 Sekunden) Beschleunigungsmesser Dynamikbereich ± 8 g
Betriebstemperatur -40°C+85°C Beschleunigungsmesser-Bias-Stabilität 00,02 mg (durchschnittlich 10 Sekunden)
Schnittstellen RS-232, CAN/CAN-FD, PPS und EVENT
Sie können die gewünschten Produkte ankreuzen und im Message Board mit uns kommunizieren.
Biasstabilität
Hinterlass eine Nachricht
Produkt-Beschreibung

Übersicht

Das BW-6222 ist ein kompaktes, hochpräzises MEMS-Modularnavigationssystem. Es integriert eine selbst entwickelte hochpräzise MEMS-IMU ((Inertial Measurement Unit) und ein GNSS-Modul mit zwei Antennen,die Verwendung von Kalman-Filter-Fusionsalgorithmen mit mehreren Quellen zur Bereitstellung kontinuierlicherAnwendungsbereiche sind Satellitenkommunikation, Drohnen, Vermessung und Kartierung sowie Stabilisierungsplattformen.



Haupteigenschaften

Unterstützung für mehrere Konstellationen: Kompatibel mit BDS-, GPS-, GLONASS-, Galileo- und QZSS-Systemen, einschließlich BeiDou-3-Satelliten

Fabrikkalibrierte IMU:

Temperatur und dynamische Kalibrierung für alle Komponenten der IMU.

Adaptive Ausrichtung:

Optimierung der statischen/dynamischen Ausrichtung für Bewegung oder stationäre Zustände.

Fehlerkompensation:

Kalibrierung auf Systemebene bei Fehlern bei der Ausrichtung der Anlage und beim Radumdrehverhältnis.

Positionierungsgenauigkeit:

Horizontale Positionsfehler ≤0,2% × D (Reiseweite) bei GNSS-Signalverlust

.

Schnittstellen:

RS-232/422, CAN/CAN-FD, PPS und EVENT-Protokolle für eine flexible Integration.

Stromversorgung:

9·36 V Gleichspannungs-Weitbereichseingang für industrielle Kompatibilität.

Funktionsspezifikationen

Kernfunktionen

Das System kombiniert hochpräzise GNSS-Module (Positionierung auf Zentimeterebene) mit fabrikkalibrierten MEMS-IMU-Daten (optional mit Kilometer- und Lenkungseingaben ergänzt).Erweiterte Algorithmen (Mehrquellen-Kalman-Filterung), Datenquellenvalidierung und Fehlerkompensation) gewährleisten eine nachhaltige Genauigkeit in anspruchsvollen Umgebungen (z. B. städtische Schluchten, Tunnel).



Schlüsselleistungskennzahlen

Datenaktualisierungsraten

- GNSS-Lösung 20 Hz

- Navigationslösung 200 Hz -

- Roh GNSS-Daten 10 Hz -

- Roh IMU Daten 200 Hz -

Technische Vorteile

Miniaturisiertes Design: Kompakte Abmessungen, optimiert für Drohnen, Robotik und tragbare Systeme

.

Dual GNSS-Antennenunterstützung: Verbesserte Positionierungssicherheit mit kinematischen Korrekturen in Echtzeit (RTK).

Militärische Robustheit: Betrieb bei -40 °C bis +85 °C und Stoß-/Vibrationsbeständigkeit (nach GJB-Standards geprüft)

.

Anträge

Satellitenkommunikation: Stabilisierte Plattformen für Bodenterminals.

Autonome Fahrzeuge: Untermeter-Positionierung in GNSS-verbotenen Zonen.

Vermessung und Kartierung: Hochpräzisionsverfolgung der Flugbahn.

Industrieanlagen: Bewegungssteuerung für schwere Maschinen.
