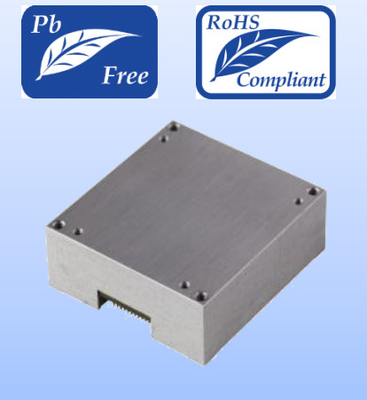

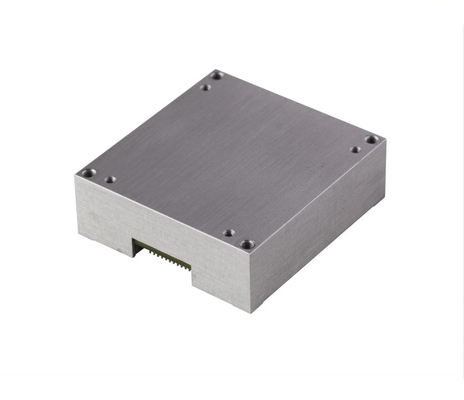

BWS688B-Hochschlag-beständiges Gerät zur präzisen Navigation, Steuerung und dynamischen Messung bewegter Träger

Schlüsselspezifikationen

Triaxialer Gyroskop: Messbereich ±450°/s

Triaxialer Beschleuniger: Messbereich ± 18 g

Triaxialer Magnetometer: Messbereich ±8 gauss

Digitales Barometer: Messbereich 300 mbar ~ 1100 mbar

Hochbandbreite: 400 Hz

Fabrikkalibrierte Temperaturkompensation: Biasstabilität, Linearität und Kalibrierung von Querachsenfehlern

Temperaturkompensationsbereich: -40 °C bis +85 °C

Kommunikationsoberfläche: SPI

Ein integrierter Temperatursensor.

Stromversorgungsbereich: 3,0 V bis 3,6 V

Stoßfestigkeit: 2000 g

Kompaktes Design: Leichtgewicht und Miniaturformfaktor

Kompatibilität: Übereinstimmt mit ADIS16488A

Anwendungsbereiche

Industrielle Schwingungsbeständigkeit und Haltungskontrolle

Automatisierte Maschinen

Robotikkontrolle.

Plattformstabilisierung und -kontrolle

Instrumentierungssysteme

Produktbeschreibung

Die Trägheitsmessungseinheit (IMU) ist eine kompakte, hochstoßbeständige Vorrichtung zur präzisen Navigation, Steuerung und dynamischen Messung von sich bewegenden Trägern.Es integriert ein dreiachsiges MEMS-Gyroskop und ein dreiachsiges Beschleunigungssensor mit fortschrittlichen Fehlerkompensationsalgorithmen (einschließlich TemperaturDie verarbeiteten Daten werden über eine anpassbare SPI-Schnittstelle ausgegeben, während eingebaute Sensoren (Magnetometer,Barometer) ermöglichen eine umfassende Umgebungsmessung

.

Kernmerkmale:

Hochpräzise Sensoren.

Gyroskop: ±450°/s Bereich, 1,2°/h Allan-Varianzverzerrungstabilität

Beschleunigungsmesser: ±18 g Bereich, 20 μg Allan-Varianz-B bias Stabilität

Magnetometer: ±8 Gauss-Bereich für die Genauigkeit des Schwenkwinkels

.

Robuste Anpassungsfähigkeit an die Umwelt

Funktioniert bei -40 °C bis +85 °C mit fabrikkalibrierter Temperaturkompensation.

Überlebt 2000g Schlag- und Schwingungsintensive Industrieumgebungen

.

Kompakte Integration

Abmessungen: 47 mm (L) × 44 mm (W) × 14 mm (H)

.

Gewicht: Optimiert für Drohnen, Roboterarme und tragbare Instrumente.

Ausgabe von Daten und Kompatibilität

SPI-Schnittstelle unterstützt Hochgeschwindigkeits-Datenstreaming (bis zu 2000Hz).

Kompatibel mit Industriestandards

.

Wettbewerbsvorteile

Kosteneffiziente industrielle Lösung: Balance zwischen MEMS-Leistung und Zuverlässigkeit bei rauen Bedingungen.

Multi-Sensor Fusion: Integriertes Magnetometer und Barometer ermöglichen 10-Achsen-Sensing

.

Niedriger Stromverbrauch: Das effiziente 3,0 – 3,6 V-Stromdesign verlängert die Akkulaufzeit in mobilen Anwendungen.
